Scies verticales

FI. HDGT

Scie a ruban verticale en tandem - 2 gabarits (FI.120 / FI.140 HDGT)

FI. HDGT
Points forts
  • Fonctionnement synchrone de deux scies a ruban distinctes (tandem)
  • Premiere scie positionnable vers l'interieur ou l'exterieur, deuxieme scie en position fixe
  • Rubans motorises 60 CV avec racleurs a roue
  • Lubrification pilotee a distance depuis la cabine operateur
  • Volants disponibles en 1000, 1200 ou 1400 mm selon la capacite recherchee
  • Utilisable en mode simple (sans tandem) en option
  • Systeme a grande bande pour retirer poutres et morceaux en toute securite

Description

La scie a ruban en tandem (double scie) fonctionne par synchronisation de deux scies a ruban distinctes : "tandem" signifie l'une apres l'autre. Lorsque la grume chargee dans le chariot arrive au tandem, elle est coupee en un seul passage par les deux scies, positionnees a des cotes differentes, ce qui permet d'obtenir deux tailles de coupe en une seule fois.

Demander la fiche technique
Caracteristiques techniques

FI. HDGT

← Faites glisser le tableau pour voir toutes les valeurs →

FI. 120 HDGTFI. 140 HDGT
Diametre du volant d'inertie1200 mm x 21400 mm x 2
Largeur du volant moteur140 mm x 2180 mm x 2
Hauteur de coupe max.1075 mm1280 mm
Largeur de coupe640 mm700 mm
Largeur de travail700 mm700 mm
Hauteur de coupe min.20 mm20 mm
Taille max. de la lame de scie140 x 1,2 x 9350 mm200 x 1,4 x 10700 mm
Taille min. de la lame de scie140 x 1,2 x 8850 mm160 x 1,2 x 10350 mm
Moteur principal2 x 45 kW / 60 CV / 1400 tr/min2 x 75 kW / 100 CV / 1400 tr/min
Paliers superieurs et inferieursSKF C3SKF C3
Tension de la lame de scieVerin hydrauliqueVerin hydraulique
Mouvement du guide de lameVerin hydrauliqueVerin hydraulique
Systeme de lubrification de la lameAutomatique avec bouton-poussoirAutomatique avec bouton-poussoir
Lubrification des roulementsManuelle avec pompe a graisseManuelle avec pompe a graisse
Systeme de mouvement du tandemGlissieres lineaires et vis lineaireGlissieres lineaires et vis lineaire
Positionnement de la scie tandemPanneau de controle PLC, ecran tactile couleurPanneau de controle PLC, ecran tactile couleur
Poids10 000 kg (fixe : 4500 kg - mobile : 5500 kg)14 000 kg
Dimensions (L x l x H)343 x 185 x 320 cm343 x 210 x 320 cm
Dimensions corps mobile (L x l x H)163 x 470 x 320 cm500 x 163 x 320 cm
Plans techniques

Schemas cotes

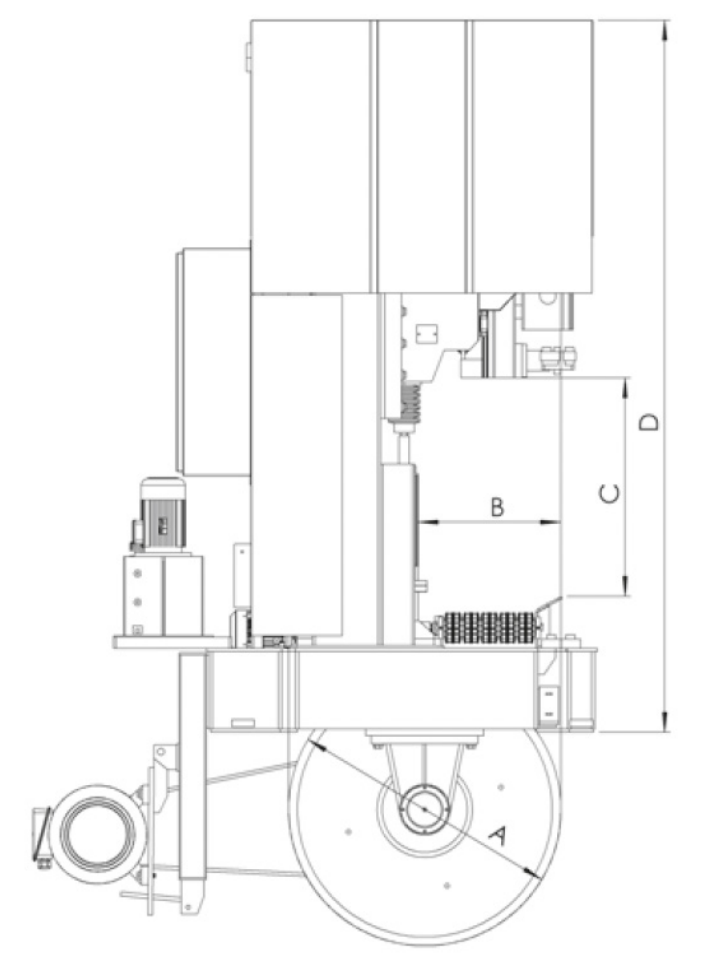

Plan cote - FI. HDGT (une unite du tandem)
Plan cote - FI. HDGT (une unite du tandem)
