FI. 100 UHKD

Points forts

Entierement automatique
Construction robuste
Lubrification automatique
Support des grumes avec traitement anti-usure
Griffes de serrage hydraulique (avant/arriere)
Tourne-billes / double chaine
Essieux a 4 roues
Transmission electrodynamique du chariot
Central hydraulique

Description

Chariot a grume 3 blocs de tete, transmission electrodynamique et lubrification automatique.

Demander la fiche technique

Caracteristiques techniques

← Faites glisser le tableau pour voir toutes les valeurs →

Ouverture du bloc de tete	Puissance max : 850 mm
Diametre maximal de loges	900 mm
Distance d'ouverture du crochet	Puissance max : 735 mm
Distance d'entree et de sortie a l'approche du crochet	Entree / Min : 35 mm - Sortie / Max : 140 mm
Espacement entre les blocs de tete	1000 mm, 2000 mm (optionnel)
Longueur des rails	15 m
Largeur de rail	1270 mm
Poids	3500 kg
Dimensions (L x l x H)	500 x 210 x 200 cm

Specifications

Details techniques

Ecran tactile couleur, positionnement rapide grace a 10 tailles de decoupe pre-reglees sur l'ecran developpe par FIMAKSAN. Dispositif d'alignement laser pour le positionnement automatique de la taille de coupe.
Panneau de controle de l'operateur ergonomique, avec siege, facilement pilote par 2 joysticks et boutons. La rotation des grumes se fait facilement a la pedale (incluse).
Le « Carriage Drive » est un systeme electrodynamique longue duree de vie, entraine par cable metallique en acier. Vitesse d'avance standard de 120 m/min.
Bloc de tete entraine par un moteur reducteur de 7,5 kW ; vitesse de deplacement standard de 280 mm/s.
Rotation du tronc par moteur reducteur de 2,2 kW et chaine ; les tourneurs soulevent facilement la grume grace au systeme hydraulique.
Crochet active par electrovanne et puissance hydraulique, pour un controle precis de la coupe. Unite hydraulique alimentee par un moteur de 7,5 kW.
Systeme de blocage a crochet et fixation mobile pour serrer des rondins de tailles differentes (min 35 mm - max 145 mm) ; crochets integrables et amovibles independamment, en caracteristique standard.
Composants electroniques Siemens SIRIUS de premiere classe.
Connexion entre le chariot et le panneau de controle par bras porteur de cable.
Guide traite thermiquement sur lit de rondins, longue duree de vie contre l'usure (durete 50 HRC).
Lits de rondins avec plaques d'usure remplacables qui protegent les guides.
Lubrification automatique temporisee qui reduit la friction entre blocs de tete et guides.
Structure robuste concue pour fonctionner de nombreuses annees sans casse.

En collaboration avec la FI.120 HDG T (scie a ruban tandem), la production par poste peut atteindre jusqu'a 100 m3. Cela peut varier selon le diametre et la longueur du tronc, ainsi que la presence de machines secondaires.

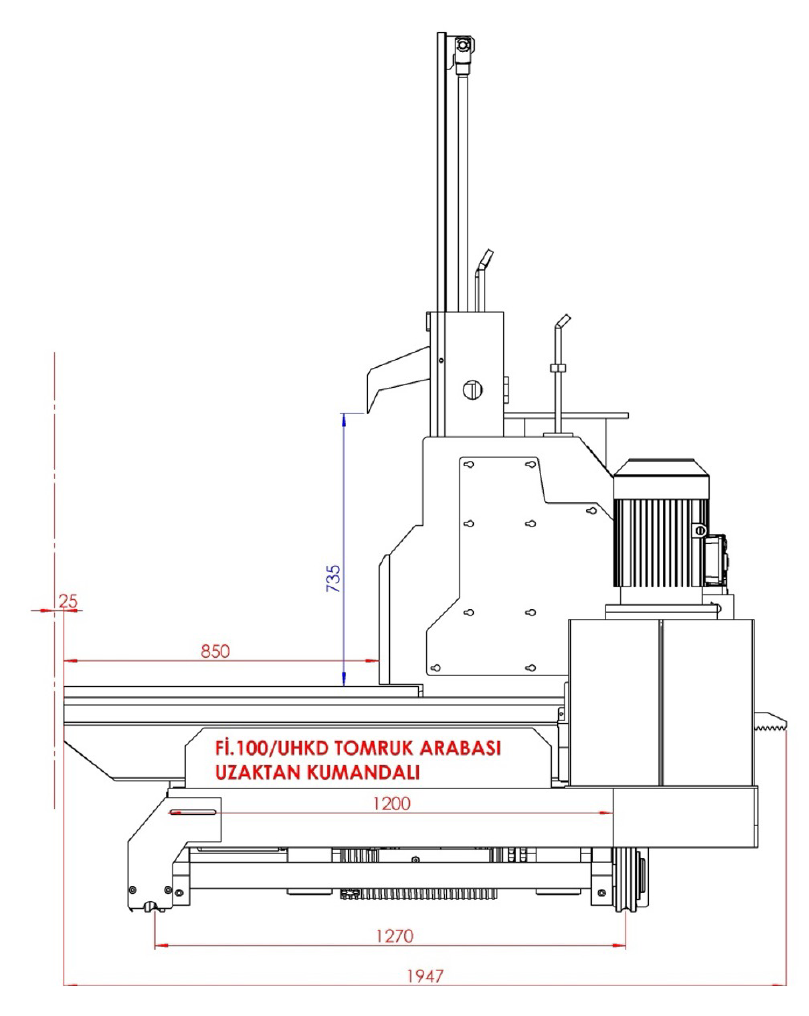

Plans techniques

Schemas cotes
