FI. 160 UHKD

Points forts

Chariot numerique rapide et facile a utiliser, avec 3 ou 4 blocs de tete en option
Guides robustes recevant des blocs de tete en acier a base bronze
Serre-boules mobiles integres aux blocs de tete
Serrage hydraulique a rondins pour un controle maximal (vs serrage pneumatique)
Guides traites thermiquement par induction en acier extra-dur
Type tropical : concu pour les bois de forte densite

Description

Chariot a grume pour bois tropicaux, jusqu'a 4 blocs de tete, pour les grandes et moyennes scieries.

Demander la fiche technique

Caracteristiques techniques

← Faites glisser le tableau pour voir toutes les valeurs →

Diametre de grume	Max 1450 mm (option) - Min 100 mm
Ouverture des blocs de tete	1280 mm
Ouverture des griffes	Max 1250 mm
Distance d'entree et de sortie a l'approche des griffes	Min 35 mm - Max 180 mm
Espacement entre les blocs de tete	1950 - 2200 - 1300 mm (espacements optionnels)
Longueur des rails	18 m (3 x 6 m)
Moteur avant du chariot	18,5 kW electrodynamique, cable metallique diam. 16 mm
Vitesse avant du chariot	105 m/min (standard)
Entrainement par blocs de tete (cremaillere)	15 kW avec reducteur
Vitesse de deplacement des blocs de tete	280 mm/seconde (standard)
Systeme de tourne-rondins	Moteur reducteur de 3 kW x 3 unites
Systeme de levage a tourne-grumes	Hydraulique a piston
Mouvement des crochets	Piston hydraulique diam. 50 mm avec electrovanne
Systeme de lubrification a l'huile	Controle automatique chronometre
Moteur de l'unite hydraulique	15 kW
Systeme de refroidissement a huile hydraulique	Ventilateur de radiateur avec thermostat automatique
Ligne electrique wagon / tableau de controle	Cable plat guide sur rouleaux ou bras porteur de cable
Tableau electrique	Inclus
Plateforme du panneau de controle	Siege operateur + ecran couleur API + 2 joysticks
Poids	9500 kg
Poids (panneau de controle + chaise)	450 kg
Dimensions (L x l x H)	790 x 230 x 290 cm
Transport en conteneur	Applicable

Specifications

Details techniques

Stabilite des guides des lits de grumes assurant precision de positionnement et resistance a l'usure dans la duree.
Guides traites thermiquement par induction en acier extra-dur pour resister a la friction et a l'usure causees par l'impact des rondins : cela reduit le coefficient de friction entre les blocs de tete en bronze et les lits de troncs, et allonge le cycle de vie de la machine.
Ecran tactile couleur avec 10 tailles de decoupe pre-reglees, developpe par FIMAKSAN ; dispositif d'alignement laser, l'operateur decide ou couper sur la grume.
Panneau de controle ergonomique avec siege, pilotage par 2 joysticks et boutons ; rotation des grumes a la pedale (incluse).
Systeme electrodynamique longue duree de vie entraine par cable en acier ; vitesse d'avance standard de 105 m/min, temps d'arret minimal.
Bloc de tete entraine par un moteur reducteur de 11 kW ; vitesse standard de 280 mm/s.
Rotation du tronc par reducteur de 3 kW x 3 unites.
Systeme de blocage a crochet et fixation mobile pour rondins (min 35 mm - max 180 mm) ; crochets integrables et amovibles independamment, en caracteristique standard.
Refroidissement de l'huile hydraulique par ventilateur de radiateur avec thermostat automatique.
Composants electroniques Siemens SIRIUS de premiere classe.
Connexion chariot / panneau de controle par cable portant un plateau a rouleaux.
Guide traite thermiquement sur lit de rondins, longue duree de vie contre l'usure (durete 50 HRC).
Lits en rondins avec plaques d'usure remplacables.
Lubrification automatique temporisee reduisant la friction entre blocs de tete et guides.
Structure robuste concue pour fonctionner de nombreuses annees sans casse.
Transport en conteneur possible.

Pour les grandes et moyennes usines de scierie, la FI.160 UHKD est la machine ideale pour travailler durablement. En association avec la FI.140 HDG T (scie a ruban tandem), la production par poste peut atteindre jusqu'a 100 m3, selon le diametre et la longueur des troncs et la presence de machines secondaires.

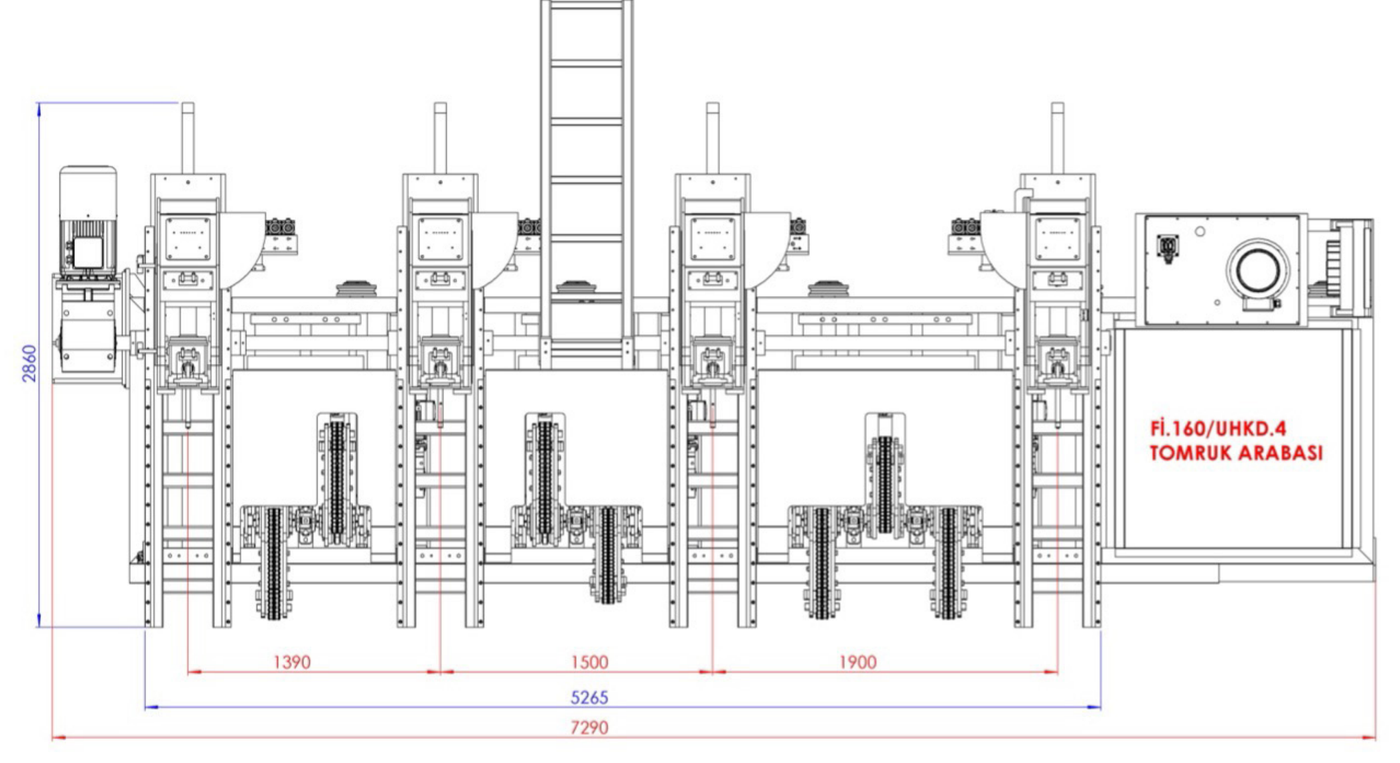

Plans techniques

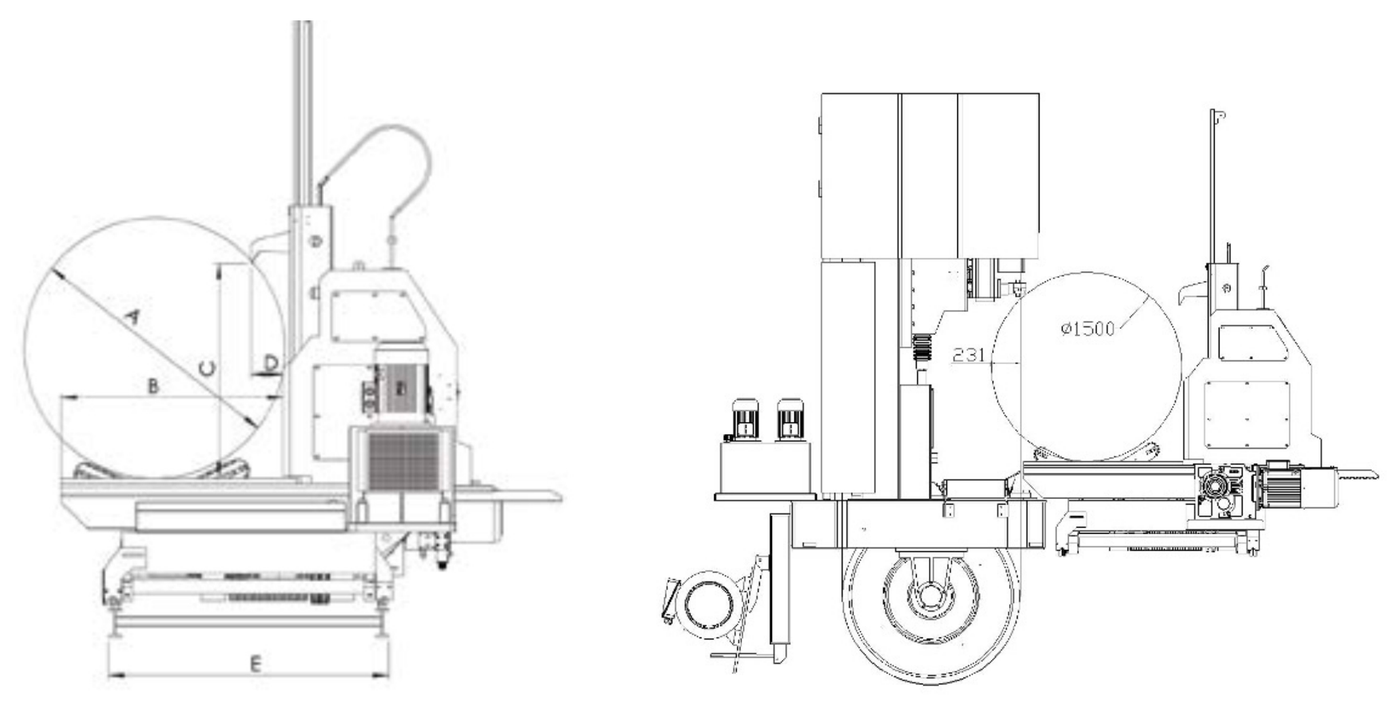

Schemas cotes
